Có một sai lầm chết người mà rất nhiều chủ đầu tư mắc phải khi bước chân vào ngành sản xuất phân bón: Tiến hành xây dựng nhà xưởng trước khi có bản vẽ dây chuyền thiết bị. Hậu quả là khi máy móc được đưa về, chỗ thì thiếu chiều cao, chỗ thì vướng cột bê tông, luồng xe nâng lưu thông đan chéo gây tắc nghẽn. Để một dây chuyền sản xuất phân bón hoạt động với công suất cực đại, sự trơn tru không chỉ nằm ở từng cỗ máy lẻ tẻ, mà nằm ở Bản thiết kế mặt bằng (Layout) tổng thể. Dưới lăng kính phân tích thực chiến, Cơ Khí Chế Tạo An Thành Phát (ATP) sẽ giúp quý vị giải mã nghệ thuật quy hoạch không gian nhà máy chuẩn mực nhất.

1. Nỗi Đau Của Việc Xây Dựng Nhà Máy Thiếu Tầm Nhìn Layout

Trong vai trò là một tổng thầu EPC, ATP đã từng nhận được rất nhiều yêu cầu "giải cứu" từ các doanh nghiệp tự đi mua máy sản xuất phân bón trôi nổi rồi về tự chắp vá lắp ráp. Những nhà xưởng này thường mang dáng dấp của một sự lộn xộn mang tính hủy diệt lợi nhuận:

• Tắc nghẽn Logistics (Giao thông nội bộ): Xe tải đổ nguyên liệu thô và xe nâng chở thành phẩm đi chung một con đường. Việc ra vào nhà xưởng bị thắt cổ chai, khiến tiến độ xuất nhập hàng bị đình trệ.

• Lãng phí không gian chết (Dead Space): Bố trí các băng tải nằm ngang quá dài khiến diện tích sàn bị chiếm dụng hoàn toàn. Nhà xưởng rộng hàng ngàn mét vuông nhưng lại không có chỗ để tập kết pallet thành phẩm.

• Hành xác trong bảo trì: Xếp các cụm máy ép viên phân hữu cơ quá sát tường hoặc sát nhau. Khi motor bị cháy hoặc cần rút trục khuôn ép ra để thay thế, thợ cơ khí không có không gian để đưa xe cẩu nhện hay palang vào thao tác, buộc phải tháo dỡ cả hệ thống xung quanh.

• Khủng hoảng môi trường cục bộ: Không tính toán hướng gió và vị trí đặt hệ thống xử lý khí thải Cyclone. Bụi phân bón từ khu vực nghiền thô bị quạt gió hút thổi thẳng sang khu vực phòng điều khiển điện hoặc khu vực đóng bao thành phẩm.

Việc thiết kế Layout cho một dây chuyền sản xuất phân bón hữu cơ vi sinh hoặc NPK không phải là việc sắp xếp các khối hộp trên bản vẽ 2D. Nó là sự tính toán chính xác về "Dòng chảy vật liệu" (Material Flow), "Góc rơi" của vật liệu, và "Động lực học" của các cỗ máy nặng hàng chục tấn.

2. Nguyên Tắc "Dòng Chảy Một Chiều" Trong Dây Chuyền Sản Xuất Phân Bón

Nguyên lý tối thượng mà các kỹ sư ATP áp dụng khi thiết kế mặt bằng là tạo ra một dòng chảy vật lý tuyến tính, không giao cắt. Từ khi là một đống rác thải nông nghiệp cho đến khi trở thành bao phân bón bóng bẩy, vật liệu chỉ đi theo một hướng duy nhất.

Một nhà máy chuẩn công nghiệp sẽ được chia thành các phân khu chức năng biệt lập bằng vách ngăn kỹ thuật:

• Khu vực 1: Tập kết và Xử lý thô (Dirty Zone). Đây là nơi tiếp nhận nguyên liệu. Đối với dây chuyền sản xuất phân bón hữu cơ, đây là nơi đặt các bồn ủ hiếu khí và máy nghiền đôi tải nặng. Khu vực này phát sinh nhiều bụi và mùi, nên được bố trí ở cuối hướng gió chủ đạo của nhà xưởng, cách xa khu vực thành phẩm.

• Khu vực 2: Phối trộn và Tạo hạt (Core Zone). Khu vực trung tâm đặt các phễu cân định lượng Loadcell, máy trộn và cụm máy ép viên phân hữu cơ vi sinh. Khu vực này đòi hỏi nền móng bê tông cốt thép gia cường để chịu tải trọng động cực lớn từ lực ép cưỡng bức của thiết bị.

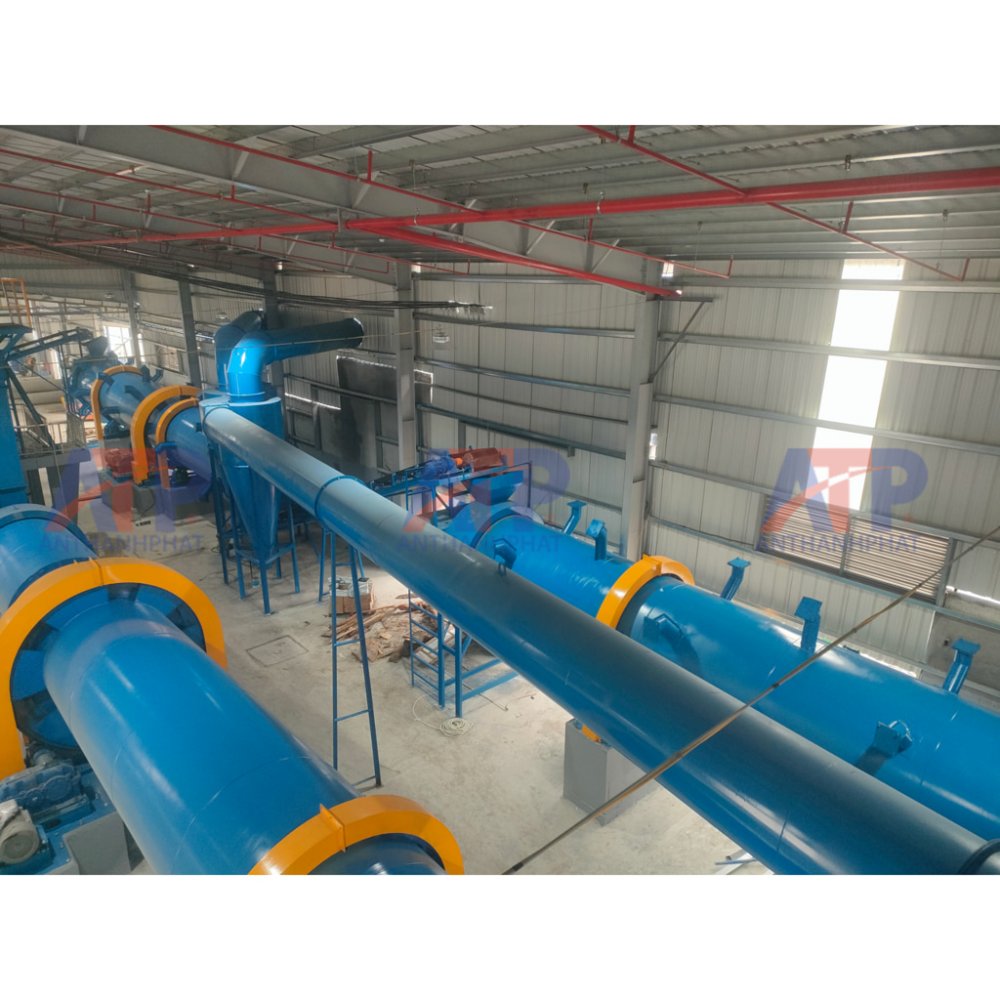

• Khu vực 3: Sấy, Làm nguội và Phân loại (Thermal Zone). Nơi đặt Lò sấy lồng quay và Máy làm nguội. Vì máy sấy thường rất dài (từ 12m đến 25m), Layout tại khu vực này cần chừa khoảng lùi đủ lớn ở hai đầu để thuận tiện cho việc cấp nhiệt và hút khí xả.

• Khu vực 4: Đóng gói và Kho bãi (Clean Zone). Nằm ở phía đối diện hoàn toàn với khu vực xử lý thô. Không gian tại đây phải rộng rãi, khô ráo, cao ráo, tạo lộ trình thông thoáng cho xe nâng gắp pallet lên xe tải container.

3. Tối Ưu Hóa Chiều Cao (Vertical Space): Bí Quyết Tiết Kiệm Diện Tích Của ATP

Giá thuê đất trong các khu công nghiệp đang đắt đỏ hơn bao giờ hết. Để giảm thiểu CAPEX (Chi phí đầu tư ban đầu), giải pháp của ATP là "Nhấc bổng" dây chuyền sản xuất phân bón lên cao thay vì trải dài trên mặt đất.

3.1. Chuyển Đổi Băng Tải Nghiêng Thành Gàu Tải Đứng

Thay vì dùng những dải băng tải lòng máng dài thượt, nghiêng 20 độ để đưa phân bón từ máy nghiền lên phễu chứa (tiêu tốn hàng chục mét chiều dài xưởng), ATP thiết kế các hệ thống Gàu tải (Bucket Elevator). Gàu tải múc vật liệu và đi thẳng đứng 90 độ lên độ cao 10-15 mét chỉ với một diện tích chiếm đất (footprint) chưa tới 2 mét vuông.

3.2. Cấu Trúc Sàn Thao Tác (Catwalk / Platform)

Các cụm máy sản xuất phân bón cốt lõi như cụm phễu phối trộn, chảo tạo hạt NPK hơi nước sẽ được ATP bố trí trên các sàn thao tác bằng thép hình chữ I cường độ cao. Cấu trúc xếp tầng này mang lại lợi ích kép:

• Tận dụng lực hấp dẫn (Gravity flow): Nguyên liệu từ máy trộn tự động chảy xuống máy ép viên, rồi từ máy ép viên tự động rớt xuống băng tải sấy. Mọi thứ tuôn chảy tự nhiên qua các ống dẫn liệu, không tốn điện năng cho các thiết bị vận chuyển trung gian.

• Bên dưới gầm sàn thao tác sẽ biến thành không gian lưu thông cho xe xúc lật gầm thấp, hoặc làm không gian chứa phụ tùng dự phòng.

4. Quy Hoạch Trạm Ép Viên: Trái Tim Của Dây Chuyền Sản Xuất Phân Bón Hữu Cơ Vi Sinh

Công đoạn ép viên là khâu khắc nghiệt nhất. Việc bố trí cụm máy ép viên phân hữu cơ không đơn giản là đặt chúng xuống sàn.

• Khoảng lùi cơ khí (Maintenance Clearance): Máy ép viên của ATP được bố trí với khoảng hở phía trước tối thiểu 3 mét. Tại sao? Bởi vì các rulo nén và khuôn ép (Die) nặng hàng trăm kg cần được bảo dưỡng định kỳ. Khoảng lùi này giúp thợ bảo trì dùng pa-lăng hoặc xe nâng tiến vào dễ dàng để cẩu các chi tiết hao mòn ra ngoài mà không phải khom lưng luồn lách.

• Quản lý nhiệt sinh học: Trong quá trình đùn ép, để giữ sống vi sinh vật, máy sử dụng công nghệ tản nhiệt. ATP quy hoạch không gian xung quanh máy ép phải cực kỳ thông thoáng để đối lưu gió tự nhiên, kết hợp hệ thống quạt thông gió cưỡng bức trên mái xưởng, giúp thổi bay nhiệt lượng thừa, giữ cho phân bón đùn ra chỉ ấm ở mức 50°C.

5. Hạ Tầng Phụ Trợ & SCADA: Đưa Tương Lai Vào Bản Vẽ

Một bản vẽ Layout xuất sắc từ ATP không chỉ dừng lại ở vị trí đặt sắt thép, mà nó còn hoạch định sẵn các mạng lưới huyết mạch chìm/nổi của nhà máy:

• Mạng lưới thu hồi khí bụi (Dedusting Network): Đường ống hút bụi Inox khổng lồ được thiết kế treo áp mái, vươn những "vòi bạch tuộc" xuống từng điểm phát sinh bụi (đầu máy nghiền, họng rót phân bón, đuôi máy sấy). Hệ thống này kết nối thẳng về tổ hợp Cyclone ly tâm đặt ngoài trời, trả lại không gian làm việc đạt chuẩn 5S cho công nhân.

• Phòng Điều khiển Trung tâm (SCADA Room): Được thiết kế như một đài quan sát bằng kính cường lực cách âm, đặt trên cao ở vị trí trung tâm (Mezzanine Floor). Từ đây, Giám đốc sản xuất có góc nhìn toàn cảnh (Bird's-eye view) ôm trọn cả dây chuyền sản xuất phân bón. Họ kiểm soát dòng điện biến tần, lập trình các phễu cân định lượng qua màn hình cảm ứng HMI mà không phải chịu tiếng ồn gầm rú của máy móc.

• Hệ thống mương thoát nước tẩy rửa: Trong sản xuất hóa chất, việc vệ sinh máy móc là bắt buộc. ATP thiết kế sẵn hệ thống rãnh gom nước thải dọc theo chân đế thiết bị, dẫn về hố thu gom sinh học, ngăn nước bẩn lênh láng phá hủy sàn sơn Epoxy.

6. Tại Sao Chọn ATP Làm Đơn Vị Tổng Thầu EPC?

Khi nhận một dự án dây chuyền sản xuất phân bón, ATP không chỉ ném cho khách hàng một bản báo giá máy móc vô hồn. Chúng tôi đồng hành cùng chủ đầu tư từ những nét phác thảo sơ đồ không gian đầu tiên.

1. Phân Tích Dữ Liệu Chuyên Sâu: Đội ngũ kỹ sư của chúng tôi sẽ thu thập số liệu về khổ đất, lộ giới, thông số chiều cao tĩnh không của xưởng dự kiến xây, để thiết kế hệ thống máy sản xuất phân bón vừa vặn như may đo.

2. Mô Phỏng Không Gian 3D: Khách hàng được trực quan hóa toàn bộ nhà máy trên phần mềm 3D trước khi chế tạo. Bạn sẽ thấy rõ viên phân hữu cơ di chuyển như thế nào, khoảng cách từ máy ép đến máy sấy là bao nhiêu mét.

3. Tối Ưu Hóa Chi Phí CAPEX: Bản vẽ Layout chuẩn giúp doanh nghiệp xây xưởng vừa đủ rộng, không thừa không thiếu, tối ưu hóa tiền xây dựng khung kèo thép Zamil và đổ móng bê tông chịu lực.

Đầu tư một dây chuyền sản xuất phân bón hữu cơ vi sinh hoặc NPK là một cuộc chơi lớn đòi hỏi tư duy hệ thống. Sự hoàn hảo phải bắt đầu ngay từ bản vẽ quy hoạch mặt bằng.

Quý doanh nghiệp đang sở hữu khu đất trống, hoặc đang có sẵn nhà xưởng và muốn lập dự án sản xuất phân bón, xin vui lòng gửi ngay sơ đồ mặt bằng cho Cơ Khí Chế Tạo An Thành Phát. Chúng tôi sẽ tư vấn và cung cấp bản vẽ Layout công nghệ tối ưu nhất hoàn toàn miễn phí:
