Trong bất kỳ một nhà máy chế biến phân bón quy mô công nghiệp nào, dù ứng dụng công nghệ tạo hạt hơi nước, hạt ép Israel hay ép viên hữu cơ, viên phân bón khi mới hình thành luôn mang theo một lượng ẩm rất lớn (từ 15% đến 30%). Để những viên phân bón này trở nên khô ráo, cứng cáp và sẵn sàng đóng bao lưu kho mà không bị nấm mốc hay vỡ nát, chúng bắt buộc phải đi qua "trái tim nhiệt động lực học" của nhà máy: Máy sấy thùng quay (Rotary Drum Dryer). Dưới góc nhìn của một tổng thầu cơ khí chuyên nghiệp, Cơ Khí Chế Tạo An Thành Phát (ATP) sẽ bóc tách chi tiết cấu tạo bạo lực và sự tinh tế trong kiểm soát nhiệt độ của cỗ máy khổng lồ này.

1. Vai Trò Sống Còn Của Công Đoạn Sấy Đối Với Từng Loại Phân Bón

Sấy phân bón không đơn giản là việc "đun nóng cho bay hơi nước". Tùy thuộc vào bản chất của vật liệu trong dây chuyền sản xuất phân bón, cỗ máy sấy phải đáp ứng những yêu cầu vật lý và sinh học hoàn toàn khác nhau:

• Đối với dây chuyền sản xuất phân bón NPK vô cơ: Các hạt NPK được tạo ra từ chảo quay hơi nước hoặc máy ép đùn Israel thường chứa các muối khoáng dễ tan. Khi đi qua lò sấy, luồng gió nóng hực (200°C - 300°C) sẽ nhanh chóng bốc hơi lượng nước liên kết, làm cho các tinh thể muối đông cứng lại, tạo ra một lớp vỏ bọc cứng như đá, chống lại sự vỡ nát khi xếp chồng hàng chục bao phân lên nhau tại kho đại lý.

• Đối với dây chuyền sản xuất phân bón hữu cơ vi sinh: Bài toán trở nên phức tạp hơn gấp bội. Các viên phân được đùn ra từ máy ép viên phân hữu cơ vi sinh mang trong mình hàng tỷ bào tử vi khuẩn có lợi (Trichoderma, Bacillus). Nếu sấy ở nhiệt độ quá cao, vi sinh vật sẽ chết sạch. Lúc này, máy sấy lồng quay phải được thiết kế để sử dụng "gió ấm lưu lượng lớn" (khoảng 60°C - 70°C), vừa đủ để rút độ ẩm bề mặt, định hình viên phân, nhưng vẫn duy trì môi trường lý tưởng để vi sinh vật bước vào trạng thái "ngủ đông".

2. Những "Tử Huyệt" Cơ Khí Của Các Hệ Thống Lò Sấy Giá Rẻ

Nhiều nhà đầu tư vì muốn tiết kiệm chi phí CAPEX đã lựa chọn những cỗ máy sản xuất phân bón được gia công sơ sài từ các xưởng cơ khí thiếu kinh nghiệm. Chỉ sau vài tháng vận hành, hệ thống sấy bắt đầu bộc lộ những "tử huyệt" chí mạng:

• Biến dạng và võng lồng sấy: Thân lồng sấy (dài từ 10m đến 25m) được lốc từ thép tấm quá mỏng. Dưới sức nặng của hàng chục tấn phân bón bên trong và tác động của nhiệt độ cao liên tục, thân lò bị giãn nở nhiệt không đều, dẫn đến hiện tượng võng bụng (cong vênh).

• Nứt gãy vành lăn và con lăn tỳ: Đây là căn bệnh nan y phổ biến nhất. Các vành lăn thép (Tires) nếu chỉ được uốn hàn thủ công mà không qua tiện phay CNC nguyên khối sẽ có độ lệch tâm (Ovale). Khi lồng sấy quay, độ lệch tâm này tạo ra lực giật cục liên hồi, phá nát cụm vòng bi gối đỡ, làm nứt các mối hàn cấu trúc và gây quá dòng, cháy motor truyền động.

• Bết dính và cháy xém vật liệu: Hệ thống cánh nâng tản liệu (Lifting flights) bên trong lồng sấy bố trí sai nguyên lý khí động học. Thay vì tạo ra một "màng mưa phân bón" rơi đều đặn để đón gió nóng, vật liệu lại rơi tụ thành từng tảng, dẫn đến tình trạng hạt bên ngoài bị cháy đen trong khi tâm hạt bên trong vẫn ướt sũng.

3. Giải Phẫu Chế Tạo Máy Sấy Lồng Quay Tải Nặng ATP

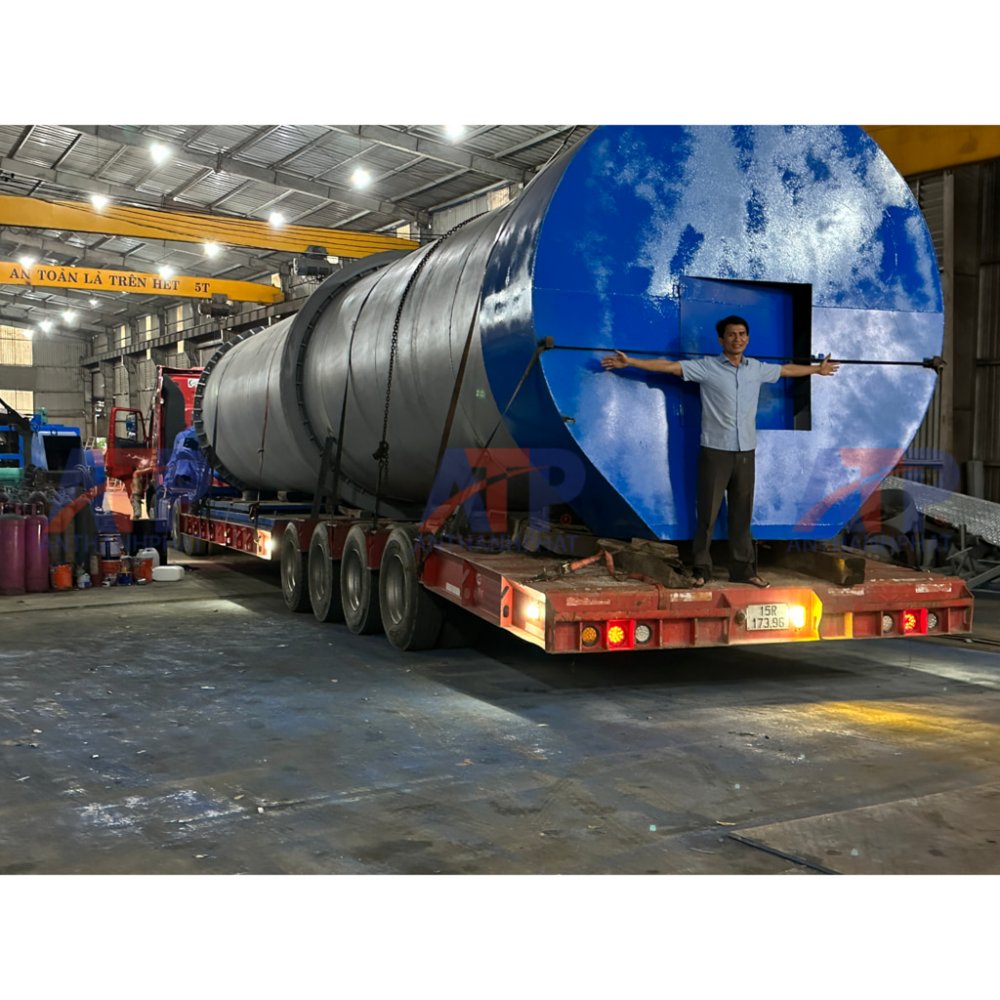

Để khắc phục triệt để các rủi ro trên, đội ngũ kỹ sư tại ATP đã tiêu chuẩn hóa thiết kế Máy sấy thùng quay thành một cỗ xe tăng thực thụ, hoạt động tĩnh tại và bền bỉ 24/7 trong mọi dây chuyền sản xuất phân bón.

3.1. Nền Tảng Khung Bệ Bạo Lực & Vật Liệu Cao Cấp

• Toàn bộ hệ thống bệ đỡ con lăn được gia công từ thép hình chữ H, chữ I bản lớn, kết hợp gân tăng cứng chéo để triệt tiêu mọi rung động cơ học truyền xuống móng nhà xưởng.

• Thân lồng sấy được lốc từ thép tấm SS400 hoặc thép chịu nhiệt chuyên dụng với độ dày dư dả hệ số an toàn. Các đường hàn dọc và hàn vành đều được thực hiện bởi thợ hàn bồn bể áp lực 6G, kiểm tra siêu âm khuyết tật (UT) chặt chẽ.

3.2. Gia Công CNC Chính Xác Cho Vành Lăn & Bánh Răng Quả Dứa

• Bí quyết để một lồng sấy nặng 30 tấn quay êm ái chỉ bằng một động cơ vài chục kW nằm ở độ đồng tâm. ATP sử dụng thép đúc hợp kim nguyên khối để chế tạo Vành lăn (Tire) và Con lăn tỳ (Trunnion roller). Sau khi đúc, chúng được đưa lên máy tiện đứng CNC cỡ lớn để vót tròn bề mặt tiếp xúc, dung sai chỉ tính bằng zem.

• Hệ thống truyền động sử dụng Bánh răng vành (Girth gear) bao quanh thân lò, ăn khớp hoàn hảo với Bánh răng quả dứa (Pinion) qua hệ thống hộp số giảm tốc ngâm dầu, đảm bảo lực momen xoắn (Torque) được truyền tải mượt mà nhất.

3.3. Khí Động Học Màng Mưa: Tối Ưu Hóa Trao Đổi Nhiệt

Mở vách lồng sấy của ATP, bạn sẽ thấy một ma trận các cánh nâng tản liệu được xếp theo hình xoắn ốc và phân bổ theo các vùng nhiệt độ khác nhau (Vùng nạp liệu, Vùng sấy sâu, Vùng xả liệu). Khi lồng quay, các cánh này sẽ múc phân bón từ dưới đáy, đưa lên đỉnh lồng rồi hất văng xuống. Viên phân hữu cơ hoặc NPK rơi tự do tạo thành một "màng mưa" rợp kín không gian lồng sấy, giúp bề mặt hạt tiếp xúc 100% với luồng gió nóng. Quá trình trao đổi nhiệt diễn ra với hiệu suất cực đại, rút ngắn thời gian sấy và tiết kiệm tối đa nhiên liệu đốt (than, củi, bã trấu).

4. Hệ Thống Phụ Trợ Không Thể Tách Rời: Quạt ID Fan Và Lọc Bụi Cyclone

Một cỗ máy sấy không thể tự bốc hơi nước nếu thiếu đi lực kéo của khí động học. Trong mọi dây chuyền sản xuất phân bón hữu cơ hay vô cơ, ATP luôn tích hợp đồng bộ lồng sấy với tổ hợp xử lý khí thải.

• Lò Đốt Cấp Nhiệt (Hot Air Furnace): Được xây bằng gạch sa mốt chịu lửa, tích hợp vách ngăn chia lửa để luồng khí nóng đi vào lồng sấy hoàn toàn là khí sạch (không lẫn tàn tro hay mồ hóng làm đen viên phân bón).

• Quạt Hút Ly Tâm (ID Fan) & Cyclone: Đặt ở cuối lồng sấy, quạt hút ly tâm siêu tải sẽ tạo ra áp suất âm bên trong lò. Lực kéo khổng lồ này rút toàn bộ luồng khí nóng mang theo hơi nước ngậm sũng đẩy ra ngoài. Trước khi xả ra ống khói, dòng khí sẽ đi qua tháp Cyclone kép. Lực ly tâm của Cyclone sẽ đánh văng và thu hồi lại toàn bộ bụi cám phân bón, đảm bảo nhà máy tuân thủ nghiêm ngặt chuẩn mực môi trường.

5. Tối Ưu Hóa Chi Phí Vận Hành Cùng ATP

Việc đầu tư một cỗ máy sản xuất phân bón như lò sấy thùng quay tải nặng của ATP mang lại ý nghĩa kinh tế trực tiếp cho nhà đầu tư thông qua việc cắt giảm OPEX (Chi phí vận hành):

• Tiết kiệm điện năng: Nhờ cơ khí tiện CNC đồng tâm và biến tần khởi động, dòng điện tiêu thụ của động cơ luôn ở mức ổn định, không bị hiện tượng quá dòng do giật lết.

• Tiết kiệm nhiên liệu đốt: Vỏ lồng sấy có thể được bọc thêm lớp bảo ôn cách nhiệt (Glass wool / Rock wool) bọc Inox bên ngoài, giảm thiểu lượng nhiệt thất thoát ra môi trường xưởng, tối ưu hóa từng kg than/củi tiêu thụ.

• Tuổi thọ vượt thời gian: Xóa sổ khái niệm "dừng máy sửa chữa hàng tuần" như các hệ thống giá rẻ. Một hệ thống sấy được căn chỉnh lazer chuẩn trục từ ATP có thể hoạt động bền bỉ hàng chục năm trong môi trường hóa chất khắc nghiệt.

Làm chủ công nghệ sấy lồng quay tải nặng là minh chứng sắc nét nhất cho năng lực cơ khí hạng nặng của một nhà chế tạo. Nếu bạn đang thiết lập một dây chuyền sản xuất phân bón hữu cơ vi sinh hoặc đang đau đầu với hệ thống sấy NPK cũ kỹ gây nghẽn chuyền, hãy để Cơ Khí Chế Tạo An Thành Phát giải quyết bài toán này.

Vui lòng liên hệ với bộ phận kỹ thuật của chúng tôi để nhận bản vẽ bóc tách chi tiết và báo giá tổ hợp máy sấy thùng quay phù hợp với công suất nhà xưởng của bạn:
